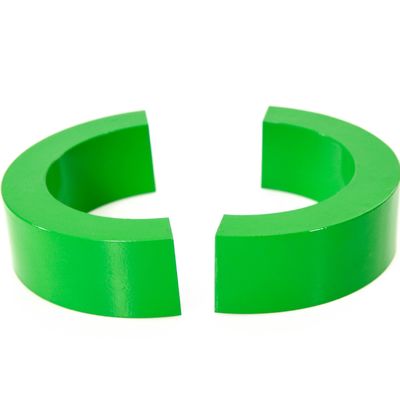

74VAC Permalloy Core 55mm Rdzeń transformatora ze stali krzemowej

Rdzeń z permalloyu o wysokiej przepuszczalności dla przekładnika prądowego

Permalloy odnosi się do stopu żelazowo-niklowego o szerokim zakresie zawartości niklu, od 35% do 90%.Największą cechą Permalloy jest jego wysoka przepuszczalność magnetyczna w słabych polach magnetycznych.Ich intensywność indukcji magnetycznej nasycenia wynosi na ogół między 0,6-1,0T.Najprostszy permalloy to stop składający się z dwóch pierwiastków: żelaza i niklu.Dzięki odpowiedniemu walcowaniu i obróbce cieplnej mogą mieć wysoką przenikalność magnetyczną.Jednocześnie mogą rozsądnie dopasować zawartość żelaza i niklu, aby uzyskać stosunkowo wysoką indukcję magnetyczną nasycenia.Jednak ten permalloy ma niską rezystywność i słabe właściwości mechaniczne, więc nie ma wielu praktycznych zastosowań.Obecnie szeroko stosowanym Permalloy jest dodawanie kilku innych pierwiastków na bazie żelaza i niklu, takich jak molibden, miedź i tak dalej.Celem dodania tych elementów jest zwiększenie rezystywności materiału w celu zmniejszenia strat na prądy wirowe po wykonaniu rdzenia.Jednocześnie dodawanie elementów może również zwiększyć twardość materiału, co jest szczególnie korzystne w zastosowaniach zużywających się, takich jak głowice magnetyczne.Proces produkcji permalloy jest bardziej skomplikowany.Na przykład proces walcowania blachy, temperatura wyżarzania, czas, prędkość chłodzenia po wyżarzaniu itp. Wszystkie mają duży wpływ na końcowe właściwości magnetyczne materiału. Rdzenie permalloy można dostosować do wymagań użytkownika dotyczących wielkości i wydajności, przyjmując rzemiosła, takie jak zwijanie, laminowanie, układanie nitów, samomocowanie i formowanie gumy.Ten rodzaj żelaznych rdzeni ma doskonałe właściwości magnetyczne o bardzo wysokiej początkowej przepuszczalności i wysokiej przepuszczalności, bardzo niskiej koercji i indukcji magnetycznej o niskim nasyceniu.

Podanie:

Stosowany jest głównie w małych transformatorach, transformatorach impulsowych, przekaźnikach, transformatorach, wzmacniaczach magnetycznych, sprzęgle elektromagnetycznym, rdzeniu reaktora i ekranowaniu magnetycznym, które działają w słabym polu magnetycznym lub wtórnym polu magnetycznym.

3.Cechy
1). Niska koercja i utrata histerezy magnetycznej;
2). Wysoka rezystywność i loweddy-currentloss;
3). Wysoka początkowa przepuszczalność magnetyczna i maksymalna przepuszczalność magnetyczna;
4). Wysoka gęstość strumienia magnetycznego nasycenia;

Parametry

parametr:
