Szczegóły Produktu:
|
| Materiał: | 1j85 Permalloy | Struktura cewki: | Toroidalny |
|---|---|---|---|
| Stosowanie: | przekładnik prądowy | ||
| Podkreślić: | 1j85 prądowy rdzeń Permalloy,10 mm toroidalny rdzeń Permalloy,20 mm toroidalny przekładnik prądowy |
||

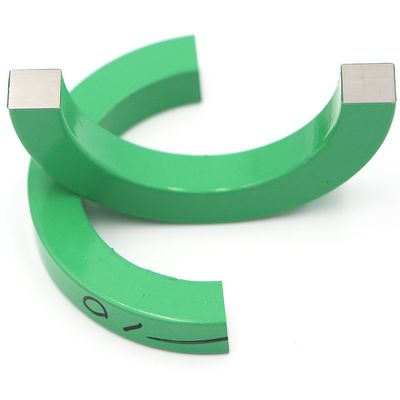

1j85 Permalloy rdzeń do przekładnika prądowego
Taśma PERMALLOY to materiał stopowy o wysokiej przepuszczalności magnetycznej i wysokiej przepuszczalności.Jego właściwości to: 45%-81% NI średni nikiel i wysokoniklowy miękki stop magnetyczny: Bs=0,7-1,6T.Przepuszczalność magnetyczna waha się od 50 000 do 50 000.500 000, używając różnych
Proces produkcyjny i system obróbki cieplnej mogą uzyskać zwykłą pętlę o wysokiej przepuszczalności początkowej, prostokątną szczątkową indukcję magnetyczną o wysokiej pętli i płaską pętlę szczątkową indukcję magnetyczną.Wysoka indukcja magnetyczna, wysoka przepuszczalność magnetyczna i niskie straty w celu zmniejszenia masy i objętości elementów magnetycznych.Używany głównie do metalowych osłon
Podanie:
Nadają się do stosowania w słabym polu magnetycznym, mogą być stosowane do produkcji transformatorów o wysokiej czułości i małej mocy, wzmacniacza magnetycznego małej mocy, przekaźnika, głowicy magnetofonu, przekładnika prądowego składowej zerowej, konwertera mocy, precyzyjnego przekładnika prądowego, wzmacniacza magnetycznego , transformator mocy, dławik, transformator impulsowy, transformator impulsowy o zmianie polaryzacji, konwerter napięcia stałego, modulator magnetyczny, element o stałej indukcyjności, jednobiegunowy transformator impulsowy, ekranowanie magnetyczne i tak dalej.
Parametry
| Rozmiar (mm) | Prąd wejściowy (A) | Moc wyjściowa (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parametr:
| ROZMIAR | Prąd wejściowy | Stosunek obrotów | Obciążenie pracą | Napięcie | Moc wyjściowa |
| 55*65*5mm | 10 A | 900T | 1K | 3,7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4 V 4,5 V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 V 7,6 V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2,7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3,7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4,7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4,5V | 20mW |
