Szczegóły Produktu:
|
| Materiał: | Permalloy | Struktura: | Rdzeń toroidalny |
|---|---|---|---|
| Podanie: | Ochrona, pomiar | Nazwa: | rdzeń permalloy |
| High Light: | Transformator z rdzeniem z miękkiego żelaza 13 mW,transformator z rdzeniem z miękkiego żelaza 10 mm UL,rdzeń transformatora toroidalnego UL permalloy |
||

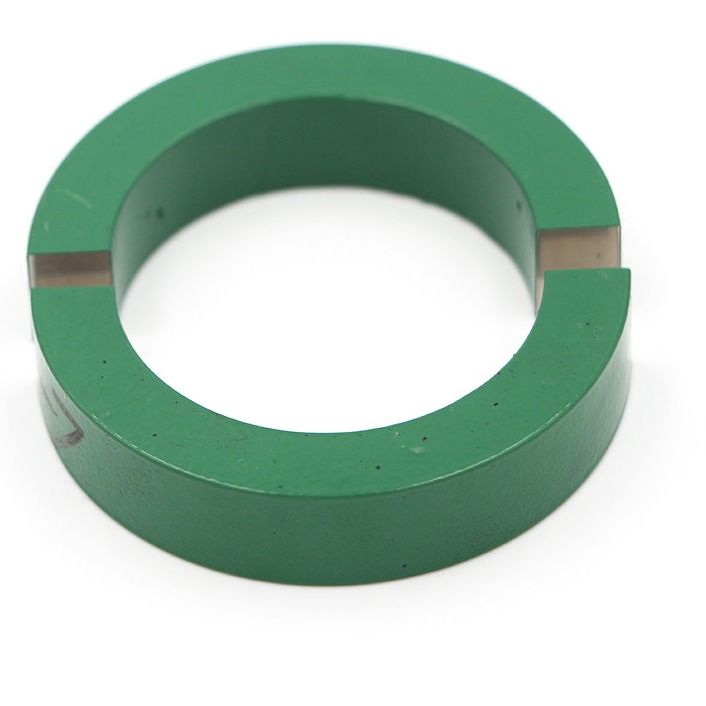

Stalowy rdzeń ze stopu żelaza i niklu do przekładnika prądowego
Permalloy jest zasadniczo stopem żelazowo-niklowym (FeNi) o bardzo niskiej koercji, podczas gdy gęstość nasycenia magnetycznego Bs, przepuszczalność i temperatura Curie są wysokie, zbliżone do czystego żelaza.Permalloy wieloelementowy, początkowa przepuszczalność względna może osiągnąć 30 000 do 80 000, ale rezystywność jest niska, około 10-7 Ω-m, może być przetwarzana na bardzo cienkie plastry, dzięki czemu może być używana do (20-30) kHz częstotliwość pracy.Cienkie paski Permalloy o grubości 0,02 mm są powszechnie stosowane w inżynierii domowej, a także cienkie paski o grubości 0,005 mm.Jednak ze względu na izolację powierzchni cienkiej taśmy podczas procesu nawijania rdzenia magnetycznego, jego współczynnik wypełnienia jest znacznie zmniejszony, więc w inżynierii rzadko stosuje się.Gdy częstotliwość aplikacji przekroczy 30kHz, ze względu na niską rezystywność permalloy, jego straty znacznie wzrosną.
Parametry
| Rozmiar (mm) | Prąd wejściowy (A) | Moc wyjściowa (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parametr:
| ROZMIAR | Prąd wejściowy | Stosunek obrotów | Obciążenie pracą | Napięcie | Moc wyjściowa |
| 55*65*5mm | 10 A | 900T | 1K | 3,7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4 V 4,5 V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 V 7,6 V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2,7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3,7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4,7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4,5V | 20mW |
