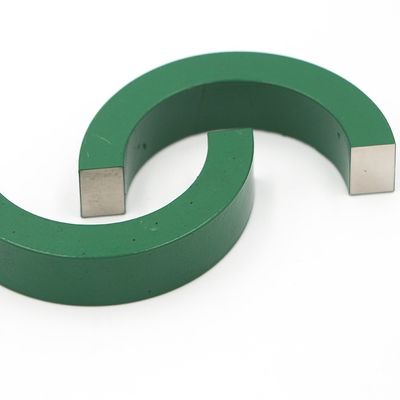

Transformator magnetyczny o wysokiej przepuszczalności 10 mm Toroidalny transformator prądowy

Rdzeń z permalloyu o wysokiej przepuszczalności dla przekładnika prądowego

Permalloy odnosi się do stopu żelazowo-niklowego o szerokim zakresie zawartości niklu, od 35% do 90%.Największą cechą Permalloy jest jego wysoka przepuszczalność magnetyczna w słabych polach magnetycznych.Ich intensywność indukcji magnetycznej nasycenia wynosi na ogół między 0,6-1,0T.Najprostszy permalloy to stop składający się z dwóch pierwiastków: żelaza i niklu.Dzięki odpowiedniemu walcowaniu i obróbce cieplnej mogą mieć wysoką przenikalność magnetyczną.Jednocześnie mogą rozsądnie dopasować zawartość żelaza i niklu, aby uzyskać stosunkowo wysoką indukcję magnetyczną nasycenia.Jednak ten permalloy ma niską rezystywność i słabe właściwości mechaniczne, więc nie ma wielu praktycznych zastosowań.Permalloy jest zasadniczo stopem żelazowo-niklowym (FeNi) o bardzo niskiej koercji, podczas gdy gęstość nasycenia magnetycznego Bs, przepuszczalność i temperatura Curie są wysokie, zbliżone do czystego żelaza.Permalloy wieloelementowy, początkowa przepuszczalność względna może osiągnąć 30 000 do 80 000, ale rezystywność jest niska, około 10-7 Ω-m, może być przetwarzana na bardzo cienkie plastry, dzięki czemu może być używana do (20-30) kHz częstotliwość pracy.Cienkie paski Permalloy o grubości 0,02 mm są powszechnie stosowane w inżynierii domowej, a także cienkie paski o grubości 0,005 mm.Jednak ze względu na izolację powierzchni cienkiej taśmy podczas procesu nawijania rdzenia magnetycznego, jego współczynnik wypełnienia jest znacznie zmniejszony, więc w inżynierii rzadko stosuje się.Gdy częstotliwość aplikacji przekroczy 30kHz, ze względu na niską rezystywność permalloy, jego straty znacznie wzrosną.

3.Cechy
1). Niska koercja i utrata histerezy magnetycznej;
2). Wysoka rezystywność i loweddy-currentloss;
3). Wysoka początkowa przepuszczalność magnetyczna i maksymalna przepuszczalność magnetyczna;
4). Wysoka gęstość strumienia magnetycznego nasycenia;

Parametry

parametr:
