Szczegóły Produktu:
|
| Materiał: | Permalloy | Struktura cewki: | Rdzeń toroidalny |
|---|---|---|---|
| Stosowanie: | CT | rozmiar: | 10*20mm |
| High Light: | Cewki zasilające 20 mm,cewki zasilające z permalloyu,transformator toroidalny z rdzeniem permallojowym |
||

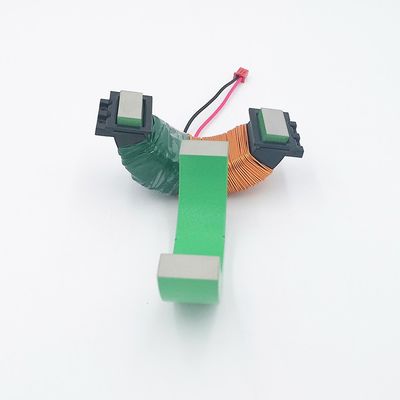

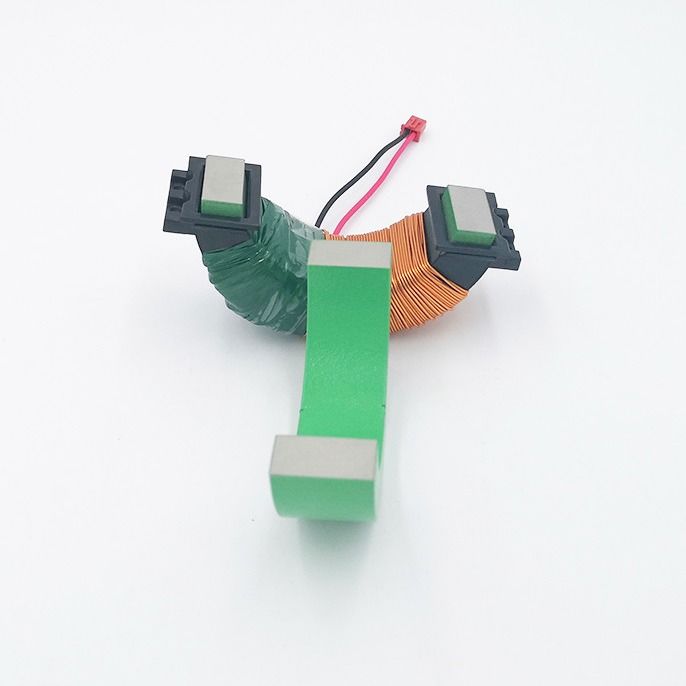

Cewka zasilająca 10*20mm Permalloy
Funkcją przekładnika prądowego jest przekształcenie prądu pierwotnego o większej wartości na prąd wtórny o mniejszej wartości poprzez określony współczynnik transformacji, który jest wykorzystywany do celów ochronnych, pomiarowych i innych.Na przykład przekładnik prądowy o przełożeniu 400/5 może zamienić rzeczywisty prąd 400A na prąd 5A.
Parametry
| Rozmiar (mm) | Prąd wejściowy (A) | Moc wyjściowa (mW) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parametr:
| ROZMIAR | Prąd wejściowy | Stosunek obrotów | Obciążenie pracą | Napięcie | Moc wyjściowa |
| 55*65*5mm | 10 A | 900T | 1K | 3,7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3,9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3,4 V 4,5 V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5,4 V 7,6 V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4,5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5,6V 7,7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2,9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2,7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3,7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4,7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2,6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4,5V | 20mW |
